Kai inžinieriai kuria lengvas konstrukcijas, kurios turi atsispirti sukimosi jėgoms, vienas sprendimas nuosekliai išsiskiria:apvalus anglies pluošto vamzdis.Nuo bepiločių orlaivių ginklų ir robotizuotų sistemų iki pramoninių rėmų ir automobilių komponentų – apvalūs vamzdžiai išlieka tinkamiausiu pasirinkimu, kai sukimo stiprumas yra labai svarbus.
Bet kodėl apvalus anglies pluošto vamzdis taip gerai veikia sukantis, palyginti su kitomis formomis? Atsakymas slypi geometrijoje, apkrovos paskirstyme ir kaip anglies pluošto kompozitai sąveikauja su apskritomis konstrukcijomis.
Sukimo stiprumo supratimas konstrukcijų projektuojant
Sukimo stipris reiškia konstrukcijos gebėjimą atsispirti sukimuisi, kai sukimo momentas taikomas išilgai jos ašies. Realiuose pritaikymuose sukimas retai veikia vienas. Jis dažnai derinamas su lenkimu, vibracija ir cikline apkrova.
Lengvoms konstrukcijoms, ypač pagamintoms iš kompozitų, sukimo deformacijos valdymas yra toks pat svarbus kaip ir maksimalaus tempimo stiprumo padidinimas. Per didelis sukimas gali sukelti nestabilumą, nuovargio pažeidimus ir sutrumpinti tarnavimo laiką.
Kodėl geometrija svarbiau nei vien tik medžiaga
Anglies pluoštas jau žinomas dėl didelio stiprumo -ir-svorio santykio. Tačiau vien medžiagos savybės nenulemia sukimo charakteristikų. Geometrija vaidina lemiamą vaidmenį.
Apvalus vamzdis turi pagrindinį struktūrinį pranašumą:
jo skerspjūvis-tolygiai paskirsto šlyties įtempį per visą perimetrą.
Dėl vienodo įtempių pasiskirstymo apvalūs anglies pluošto vamzdžiai pasižymi geresnėmis sukimosi savybėmis.
Apvalių anglies pluošto vamzdžių struktūrinis pranašumas
1. Vienodas šlyties įtempių pasiskirstymas
Apvaliame anglies pluošto vamzdyje sukimo apkrovos pasiskirsto tolygiai išilgai vamzdžio sienelės. Skirtingai nuo kvadratinių ar stačiakampių vamzdžių, nėra kampų ar įtempių koncentracijos taškų.
Tai reiškia:
Mažesnis didžiausias stresas
Sumažėjusi vietinio gedimo rizika
Geresnis atsparumas nuovargiui esant pakartotiniam sukimo momentui
2. Didžiausias polinis inercijos momentas
Žvelgiant iš mechaninės perspektyvos, apvalūs vamzdžiai suteikia didžiausią polinį inercijos momentą tam tikram medžiagos kiekiui. Tai tiesiogiai reiškia didesnį sukimo standumą, nepridedant svorio.
Paprastais žodžiais:
Apvalus anglies pluošto vamzdis atsparus sukimuisi efektyviau nei kitos tos pačios masės vamzdžių formos.
3. Stabilus našumas esant kelių krypčių{1}} apkrovoms
Daugelis realaus pasaulio struktūrų patiria sukimo momentą keičiant kryptis. Apvalūs vamzdžiai išlaiko pastovų veikimą, nepaisant apkrovos orientacijos, todėl jie idealiai tinka dinaminėms sistemoms.
Orientacija į pluoštą ir sukimo našumas
Nors geometrija suteikia pagrindą,pluošto išdėstymas lemia, kaip efektyviai apvalus anglies pluošto vamzdis susidoroja su sukimu.
Sukimo taikymui:
±45 laipsnių pluošto orientacijos dažniausiai naudojamos šlyties jėgoms atsispirti
Ašiniai pluoštai prisideda prie lenkimo standumo ir atsparumo tempimui
Subalansuoti išdėstymai pagerina ilgalaikį{0}}patvarumą
Gerai-sukurtas apvalus anglies pluošto vamzdis sujungia geometriją ir pluošto orientaciją, kad būtų pasiektas didelis sukimo stiprumas be nereikalingo storio.
Kodėl sukdami apvalūs vamzdžiai pranašesni už kitas formas
Palyginti su ovaliais arba stačiakampiais vamzdžiais:
Apvalūs vamzdžiai apsaugo nuo įtempių koncentracijos kraštuose
Sukimo standumas išlieka tolygus visomis kryptimis
Norint pasiekti tą patį atsparumą sukimui, reikia mažiau medžiagos
Štai kodėl inžinieriai ir toliau nurodo apvalius anglies pluošto vamzdžius tais atvejais, kai sukimo momentas, vibracija ir sukimosi stabilumas yra svarbiausi.
Realios{0}}pasaulio programos, kur sukimo jėga yra labai svarbi
Dronai ir UAV ginklai
Drono ginklai patiria nuolatines sukimo apkrovas iš variklių ir sraigtų. Apvalūs anglies pluošto vamzdžiai padeda išlaikyti skrydžio stabilumą ir sumažinti vibracijos perdavimą.
Robotika ir automatika
Norint išlaikyti padėties nustatymo tikslumą, robotams ir linijinėms sistemoms reikalingas nuspėjamas sukimosi elgesys. Apvalūs vamzdžiai užtikrina patikimą standumą be per didelio svorio.
Pramoniniai rėmai ir įranga
Pramoninėje aplinkoje apvalūs anglies pluošto vamzdžiai naudojami ten, kur reikalingos sukimosi apkrovos ir ilgas tarnavimo laikas.
Gamybos kokybė turi tiesioginės įtakos sukimosi našumui
Net ir pasirinkus tinkamą geometriją, sukimo stipris labai priklauso nuo gamybos nuoseklumo. Tokie veiksniai kaip:
Pluošto lygiavimas
Sienelės storio vienodumas
Dervos kiekio kontrolė

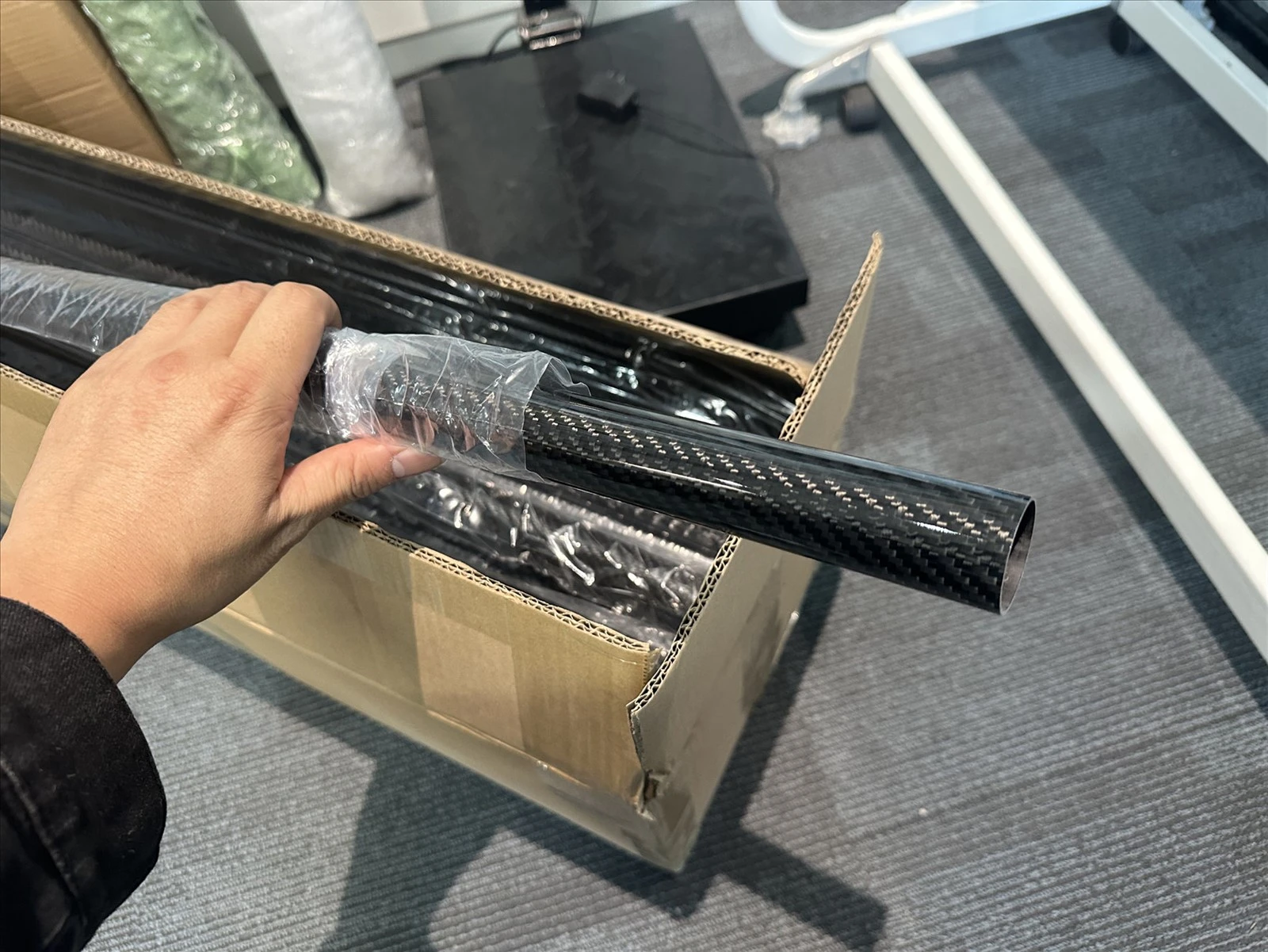

AtSYCarbonFiber gamyklaneseniai baigėme pristatyti apvalių anglies pluošto vamzdžių partiją, skirtą konstrukcinėms reikmėms. Projektui reikėjo stabilaus sukimo charakteristikų ir matmenų nuoseklumo visuose įrenginiuose. Kliento atsiliepimai patvirtino, kad vamzdžiai atitinka tiek mechaninius, tiek surinkimo reikalavimus, todėl dar labiau svarbu tiksliai kontroliuoti gamybą.
Su per12 metų patirtisanglies pluošto vamzdžių gamyboje mūsų procesas sukurtas taip, kad būtų užtikrintas pasikartojantis sukimo efektyvumas sudėtingoms reikmėms.
Kai apvalus anglies pluošto vamzdis yra tinkamas pasirinkimas
Apvalūs anglies pluošto vamzdžiai yra geriausias pasirinkimas, kai:
Sukimo standumas yra pagrindinis reikalavimas
Apkrovos yra kelių krypčių- arba dinaminės
Svorio mažinimas yra labai svarbus
Ilgalaikis{0}}atsparumas nuovargiui yra svarbus
Jie siūlo optimalią jėgos, svorio ir patikimumo pusiausvyrą.
Išvada
Priežastis, kodėl apvalūs anglies pluošto vamzdžiai ir toliau dominuoja sukimo srityje, yra ne tradicija,{0}}o fizika. Jų geometrija užtikrina vienodą įtempių pasiskirstymą, efektyvų medžiagų naudojimą ir stabilų veikimą esant realioms -pasaulio apkrovoms.
Kai pirmenybė teikiama sukimo stipriui, apvalūs anglies pluošto vamzdžiai išlieka efektyviausiu ir patikimiausiu konstrukciniu sprendimu.
Techninės nuorodos
Kompozitinių medžiagų vadovas (CMH-17)
Kompozicinių medžiagų žurnalas
Kompozitinių konstrukcijų mechanika, SAE techniniai dokumentai
Gamintojo gamybos ir pritaikymo duomenys
